● Imagens do produto

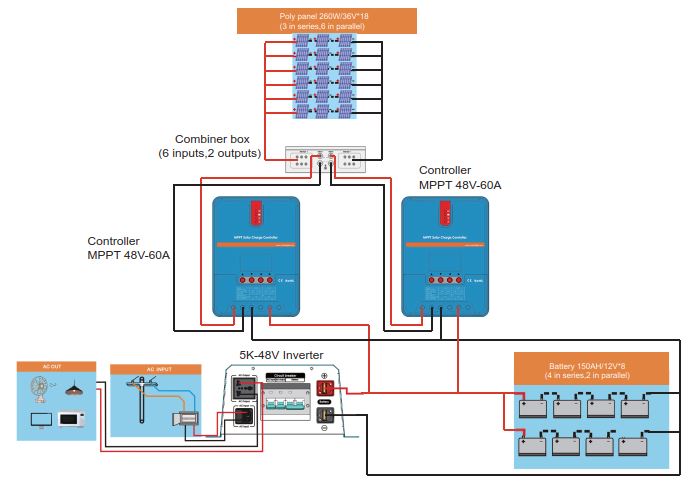

veja algumas fotos sobre o sistema de energia solar de 5KW
● Descrição técnica de 5K W de potência de iluminação da rede
|
System Basic Information
|
Inverter: 5000W
|
|
Allowable Max Loads Power:6KVA
|
|
Solar Panel
|
BR-P260W Poly Crystalline Solar Panel
|
QTY
|
|
Connection Method：3 Strings x 6 Parallels
|
|
PV panels power generation: 18.7KWH
|
|
Size: 1640*992*35mm
|
18PCs
|
|
Terminal Block: IP65 with MC4 connector
|
|
PV combiner box
|
BR6-2
|
QTY
|
|
6 inputs, 2 outputs
|
1PC
|
|
Inverter
|
5KW/48V Inverter
|
QTY
|
|
DC48V-AC240V
|
1 PC
|
|
Including Connect Cable to Battery
|
|
AC Input & AC Output: 240VAC.
|
|
Support grid/Diesel Input.
|
|
Pure sine wave.LCD display,Intelligent Fan
|
|
Controller
|
|
|
|
60A 48V Design
|
2PCS
|
|
With Temperature Compensation
|
|
Protection ofOvercharge,Over-discharge,
|
|
Overload LCD Screen
|
|
Gel Battery
|
Capacity: 150AH/12V
|
QTY
|
|
Panel Rack
|
|
|
|
Q235B steel,hot galvanized
|
1SET
|
|
Connector
|
|
QTY
|
|
MC4
|
6Pairs
|
|
Cables
|
Cable & Fittings
|
QTY
|
|
4mm²*200M Cable （Panel-combiner box）
|
1set
|
|
16mm²*20m BVR cables (Controller to Battery)
|
|
10mm²*20m BVR Cables(PV combiner box to Controller)
|
|
Battery Connecting Cables 8pcs
|
|
Breaker
|
2P 63A
|
1Set
|
1. Especificações Técnicas --- Painel Solar 260W (Poli)
|
Product Name:
|
260Watts Solar Panel
|
|
Model Number:
|
BR-P260W
|
|
Standard:
|
TUV,IEC,CE & EN,ROHS,ISO9001,SONCAP,SASO,PVOC
|
|
Place of Origin:
|
China
|
|
Solar cell spec:
|
Poly crystalline silicon solar cells
|
|
Specifications:
|
PV module with 260W maximum power
|
|
Max. system voltage:
|
1000V DC
|
|
Power tolerance:
|
0%-3%
|
|
Surface max. load capacity:
|
70m/S(200KG/sq.m)
|
|
Dimensions:
|
1640mm* 992mm*35mm
|
|
Weight:
|
18.6kg
|
|
CBM:
|
0.065
|
|
Electrical characteristics:
|
|
|
Open circuit voltage(V):
|
42.6V
|
|
|
Short circuit current(A):
|
7.93A
|
|
Max. power voltage(V):
|
35.8V
|
|
Max. power current(A):
|
7.26A
|
|
Cell efficiency(%):
|
≥19%
|
|
Module efficiency(%):
|
≥17%
|
|
FF(%):
|
70-72%
|
|
Conditions (STD):
|
|
Irradiance:
|
1000W/M2
|
|
Temperature:
|
25°C
|
|
Absolute maximum rating:
|
|
Operating temperature:
|
-40°C to +85°C
|
|
Junction box
|
TUV Certified, MC4 Connector, Water-proof.
|
|
Glass
|
High-Transmission, Low iron tempered glass.
|
|
Warranty
|
Full power for 10 years, 90% power output over 12 years, 80% over 25 years. (Lifespan:20-25 Years)
High reliability with 3% power output tolerance is allowed.
|
Se você quiser saber mais sobre o Painel, clique aqui.
【 Https://www.brsolar.net/soalr-panel/】

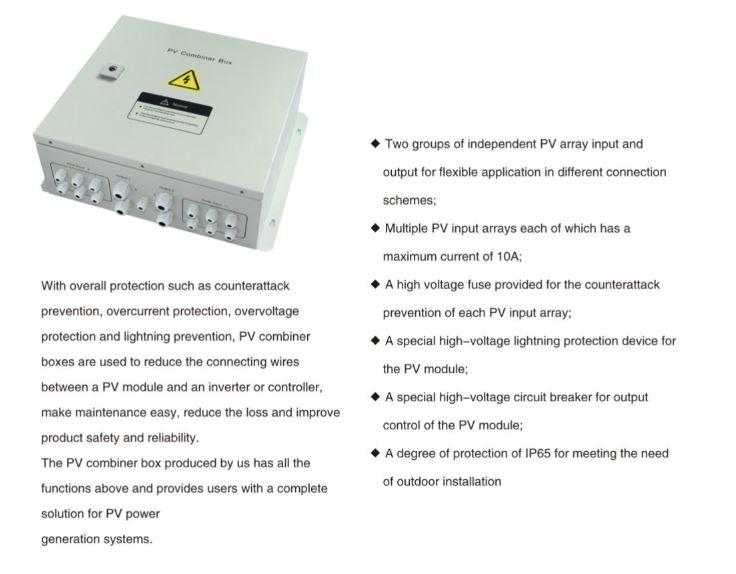

2. Caixa combinada PV

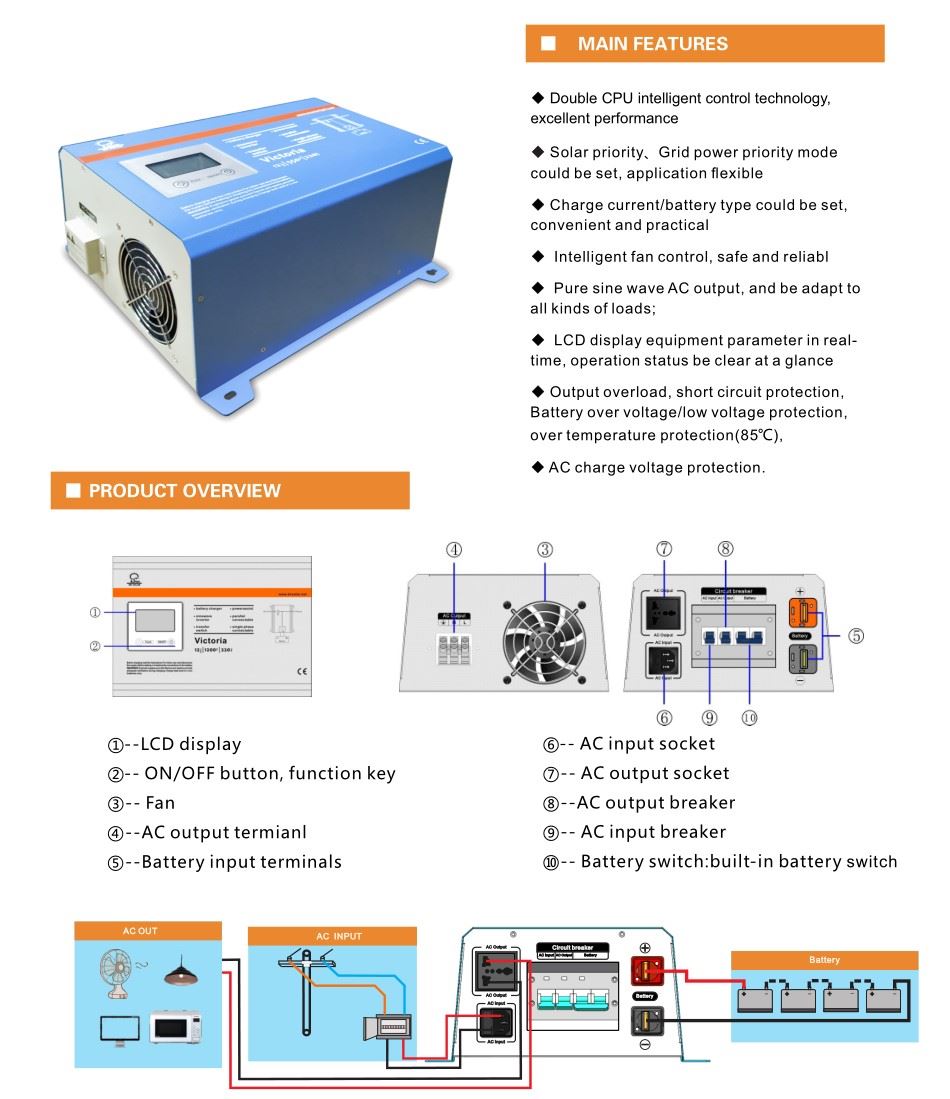

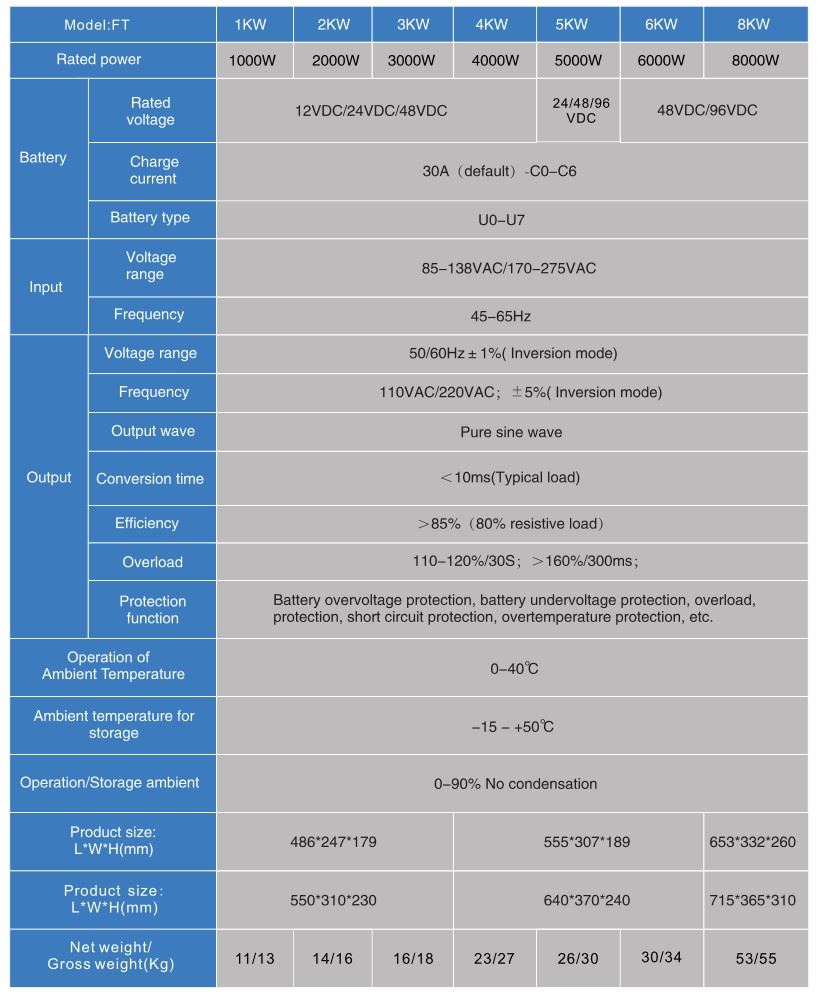

3. Especificações Técnicas --- Inversor 5KW.
Se você quiser saber mais sobre o inversor, clique aqui.
【 Interver para o sistema solar em casa 】

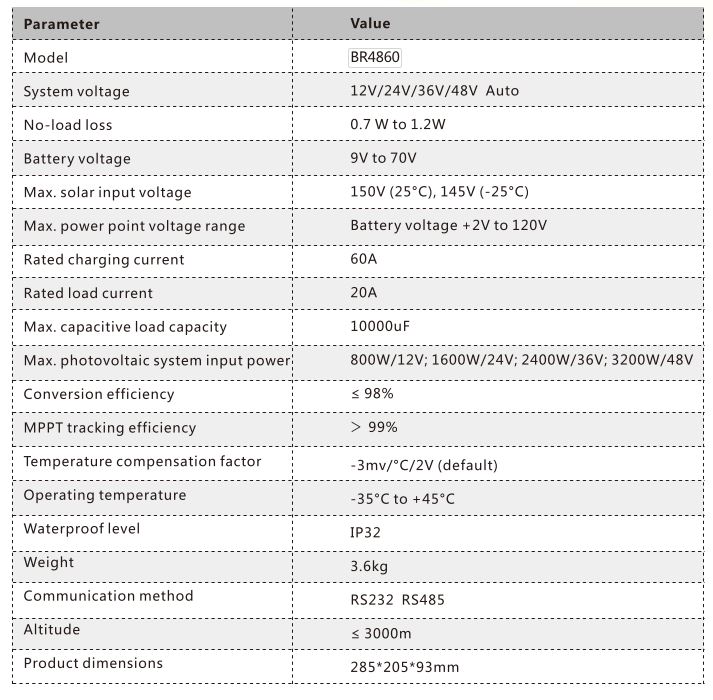

4. Especificações Técnicas --- Controlador Solar 60A 48V MPPT
|
The Front Picture
|
Structure Picture
|
|
|
|
Se você quiser saber mais sobre o Controlador, clique aqui.
【 Controlador para sistema doméstico solar 】

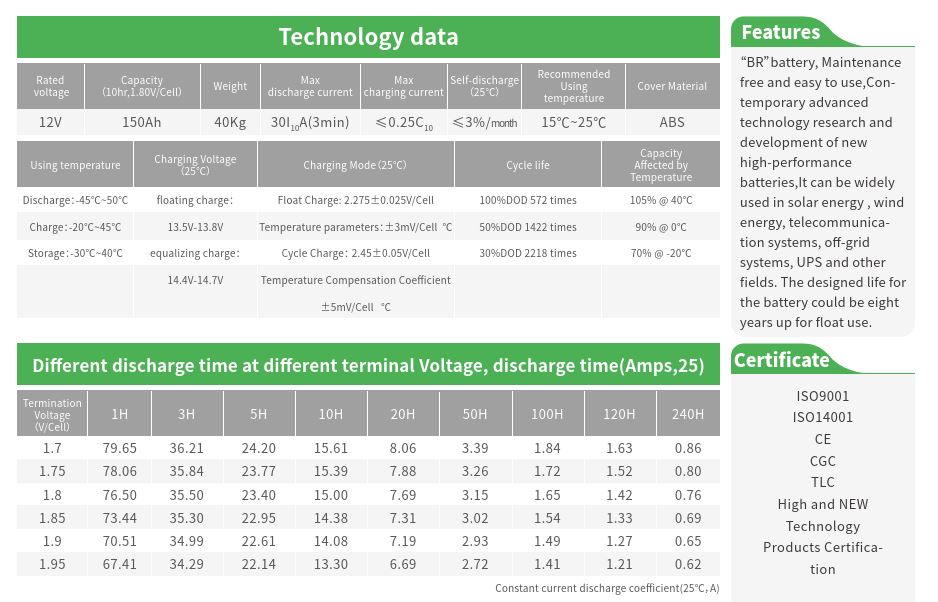

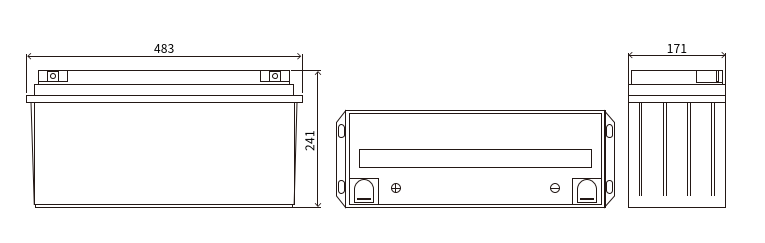

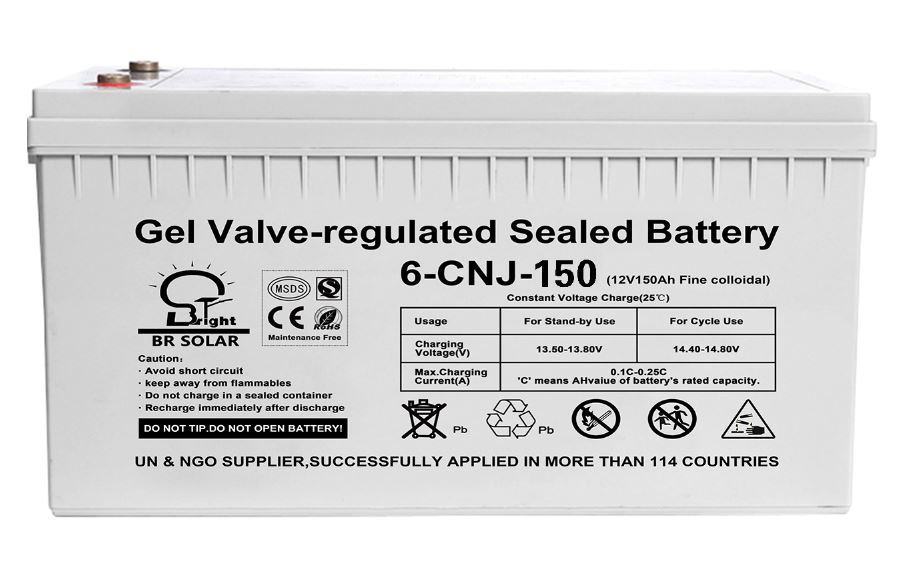

5. Bateria gelificada solar de 12V 150AH
Se você quiser saber mais sobre a bateria, clique aqui.
【 Bateria para sistema solar em casa 】
● cenário de aplicativo
3KW OFF GRID SOALR SYSTEM é amplamente utilizado nos seguintes locais:
(1) Equipamento móvel, como autocaravanas e navios ；
(2) Usado para a vida civil e civil em áreas remotas sem eletricidade, como platôs, ilhas, áreas pastorais, postos fronteiriços, etc., como iluminação, televisões e gravadores;
(3) sistema de geração de energia conectado à rede doméstica na cobertura;
(4) Bomba de água fotovoltaica para resolver o consumo e a irrigação de poços de águas profundas em áreas sem eletricidade;
(5) campo de transporte. Tais como luzes de sinalização, luzes de sinalização, luzes de obstáculos de alta altitude, etc.
(6) Comunicação e campos de comunicação. Estação de retransmissão por microondas sem vigilância solar, estação de manutenção de cabos ópticos, sistema de fornecimento de energia para radiodifusão e comunicação, sistema fotovoltaico de telefone de operadora rural, pequena máquina de comunicação, fonte de alimentação GPS para soldados, etc.;

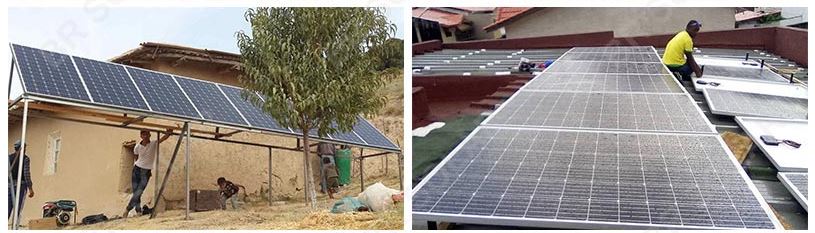

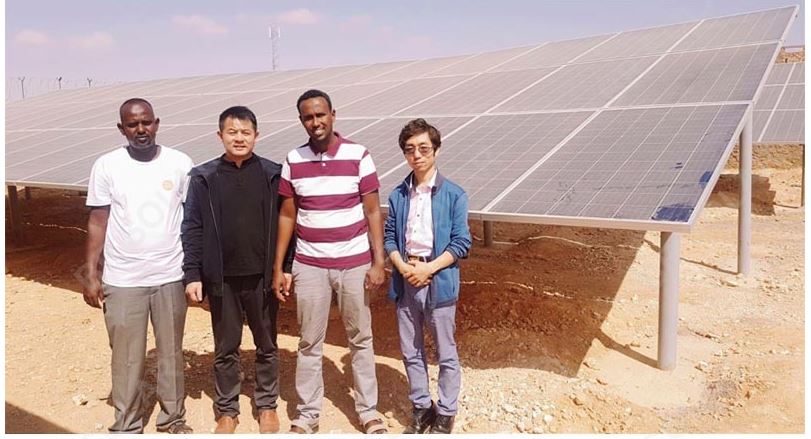

● imagem do projeto
